Maohua Li, Chenxi Guan, Yaolong Zhi, Jindong Li, Shouyi Sun,* Xinchen Zhuang,* Yu Fang, and Junxia Peng*. ACS Appl. Mater. Interfaces, 2025, 17, 46197-46207. DOI: 10.1021/acsami.5c09742

开发具有优异流变性能的超分子凝胶润滑剂对于实现高性能润滑至关重要。尽管疏水性低共熔溶剂（HDESs）已展现出作为润滑剂的巨大潜力，但含有HDESs的低共熔凝胶润滑剂研究仍属空白。

本研究首次报道了基于HDES的耐水超分子低共熔凝胶，其展现出卓越的触变行为和润滑性能。值得注意的是，在所得超分子低共熔凝胶中掺入的MoS₂薄片呈现均匀分散且长期稳定无聚集，形成了高度稳定的复合超分子低共熔凝胶体系。研究表明，无论是否添加MoS₂薄片，所得超分子低共熔凝胶均表现出优异的耐水特性，在水中浸泡超过9个月后性能变化可忽略不计。该低共熔凝胶及其MoS₂掺杂体系均具有特征性剪切变稀行为和显著触变性，可实现瞬时的溶胶-凝胶可逆转变。重要的是，这些优越的流变性能在-10°C条件下仍能保持。这种触变特性确保了摩擦过程中稳定摩擦膜的形成，有效降低摩擦副表面的剪切强度并促进相对滑动。因此，MoS₂掺杂的超分子低共熔凝胶实现了0.07超低摩擦系数。此外，在模拟起落架锁定机构中，此复合凝胶润滑剂在保持优异润滑效果的同时，显著提升了抗磨损性能。本工作为开发绿色高性能超分子凝胶润滑剂提供了重要思路，为解决传统润滑剂的局限性提供了潜在解决方案。

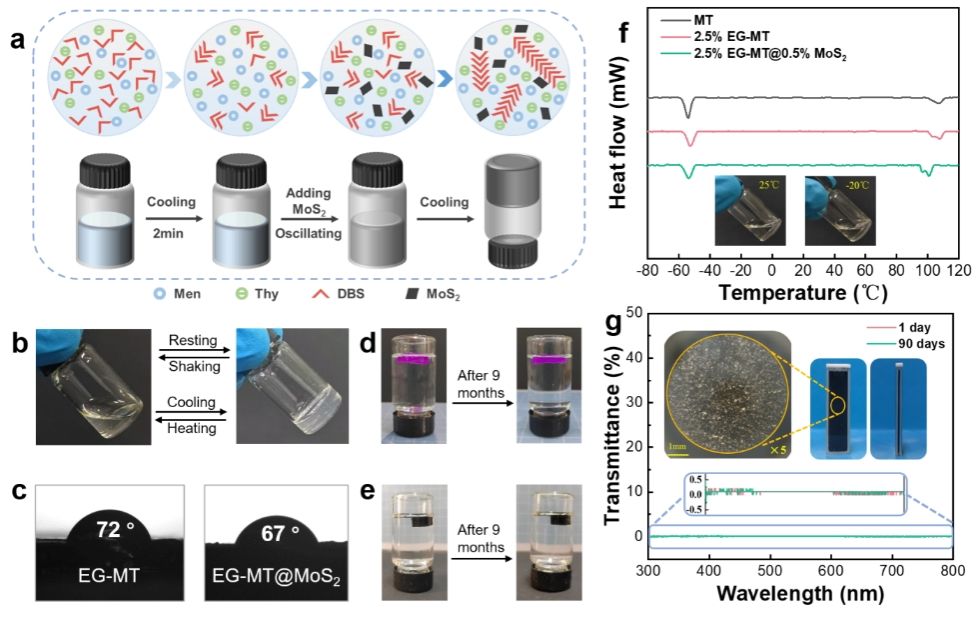

图1 超分子低共熔凝胶的制备和稳定性研究

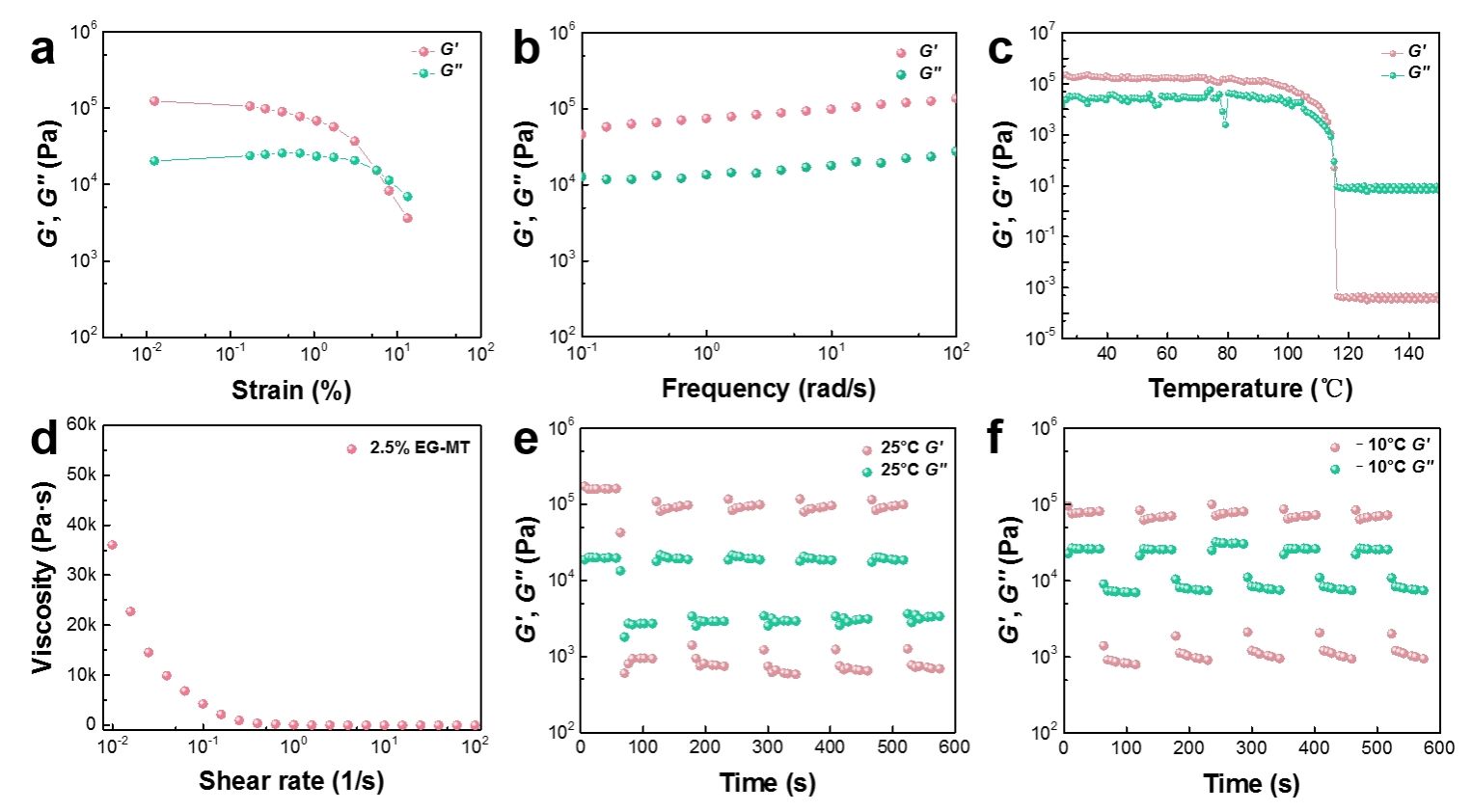

图 2 超分子低共熔凝胶的流变学性质研究

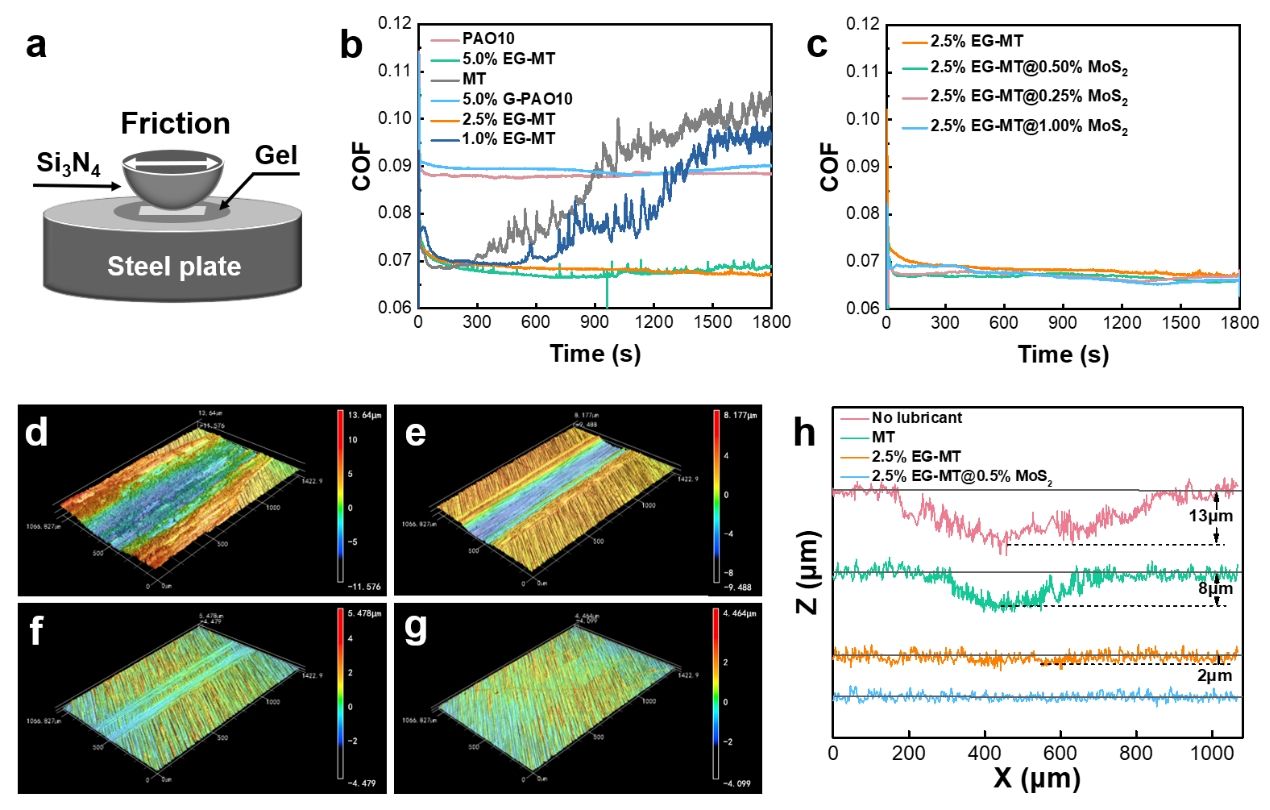

图 3 超分子低共熔凝胶的摩擦性能研究

第一作者：陕西师范大学硕士研究生李茂华

通讯作者：陕西师范大学彭军霞教授，西北工业大学孙守义副教授、庄新臣副教授

全文链接：https://doi.org/10.1021/acsami.5c09742
